Arquitectura 4G

La arquitectura de 4G es la Evolved Packet System (EPS). La EPS es una evolución de la arquitectura de GPRS con una arquitectura simplificada y una red todo IP (all IP network, AIPN). El sistema EPS está implementado por una parte radio, la LTE y la core network, la System Architecture Evolved (SAE).

Evolved Packet Core (EPC)

La core network (EPC), está compuesta por:

  • Mobility Management Entity: nodo principal de control que tiene asignadas multitud de funciones como el tracking del UE o paging entre otras.
  • Serving gateway (SGW): está en la frontera entre el Radio Access Network (RAN) y la core network y se encarga de gestionar la movilidad.
  • Packet Data Network (PDN) gateway (PGW): da servicio y conectividad con redes de paquete externas.
  • Policy and Charging Rules Function (PCRF): se encarga de tarifar.

En la parte radio, la E-UTRAN, el sistema está formado por:

  • User Equipment (UE): el terminal de usuario.
  • Evolved Node B (eNodeB): estación que se encarga de proporcionar la interfaz radio.

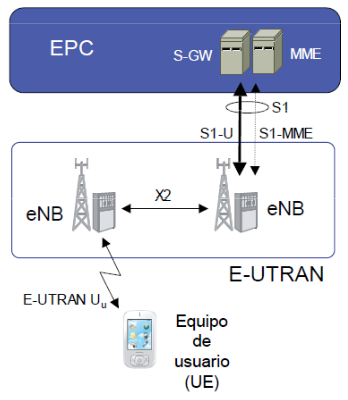

La interfaz entre la eNodeB y la core network se realiza mediante el protocolo S1-U para los datos de usuario y S1-MME para información de control (handovers, paging, mensajes Non-Access Stratum).

También hay conexión directa entre diferentes eNodeB mediante la interfaz X2.

interfaz_lte

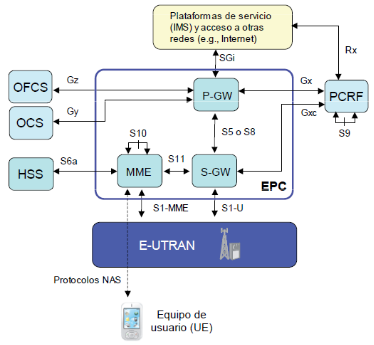

En la red troncal, el PGW está conectado con el SGW mediante la interfaz S5 si es del mismo operador o S8 si es de un operador diferente. En este interfaz se implementa el protocolo GTP-U (GPRS Tunnelling Protocol-User) para transportar datos del PGW al SGW. También existe el túnel GTP-C el cual transporta información de control.

epc

En EPC existe una entidad llamada Home Subscriber Service (HSS), que reune funcionalidades de los sistemas predecesores como el Home Location Register (HLR) y el Authentication Center (AuC). El HSS está conectado con el MME para el mantenimiento de la información de gestión de la información o la autorización de acceso a la red LTE entre otras. La interfaz S6a que se utiliza para conectar el MME con el HSS, utiliza el protocolo Diameter orientado a conexión (como TCP) y que es una evolución del protocolo RADIUS.

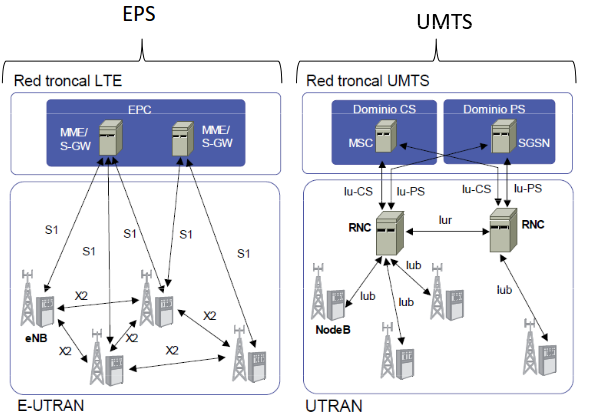

Comparitiva E-UTRAN y UTRAN
Comparitiva E-UTRAN y UTRAN

EPS tiene una red cuya transmisión es orientada a conexión, por lo que necesita de una conexión virtual entre dos puntos. Esta conexión virtual se llama EPS Bearer el cual provee de un servicio con una cierta calidad (QoS).
