Módulo programador para ESP8266

En anteriores entradas he hablado del ESP8266, de cómo configurarlo y cómo introducirnos un poco en el amplio espectro de posibilidades que este pequeño chip nos brinda. No obstante, en la documentación que he publicado falta una parte importante, y esta es la de hardware.

Dado que el pinout del ESP-01 no es apto para conectarlo a una protoboard (a no ser que quieras cortocircuitarlo) decidí hacer un pequeño adaptador para conectar el programador serie (FTDI) y la alimentación, así como añadir un jumper para iniciar el chip en modo programación.

Para ello he utilizado:

  • Tira doble de cuatro pines hembra (o dos tiras simples de cuatro pines hembra), para la conexión del ESP.
  • Tira de 6 pines macho, para la conexión del ESP y salidas de GPIO.
  • Tira de 2 pines hembra, para alimentación.
  • Dos pilas AAA (1.5V cada una)

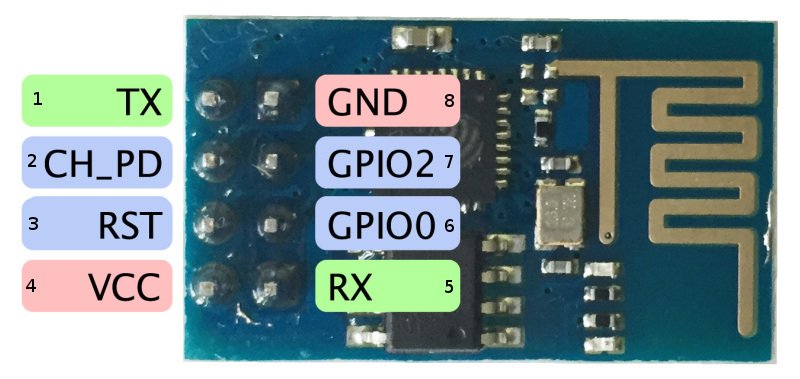

Estos son los distintos pines disponibles en el ESP-01:

pinout
ESP-01 pinout

Las conexiones que he hecho en mi adaptador son las siguientes:



esp-conn
Conexiones adaptador



El número de pines corresponde al de los pines del ESP.

El resultado final es este:

programador
Adaptador ESP-01

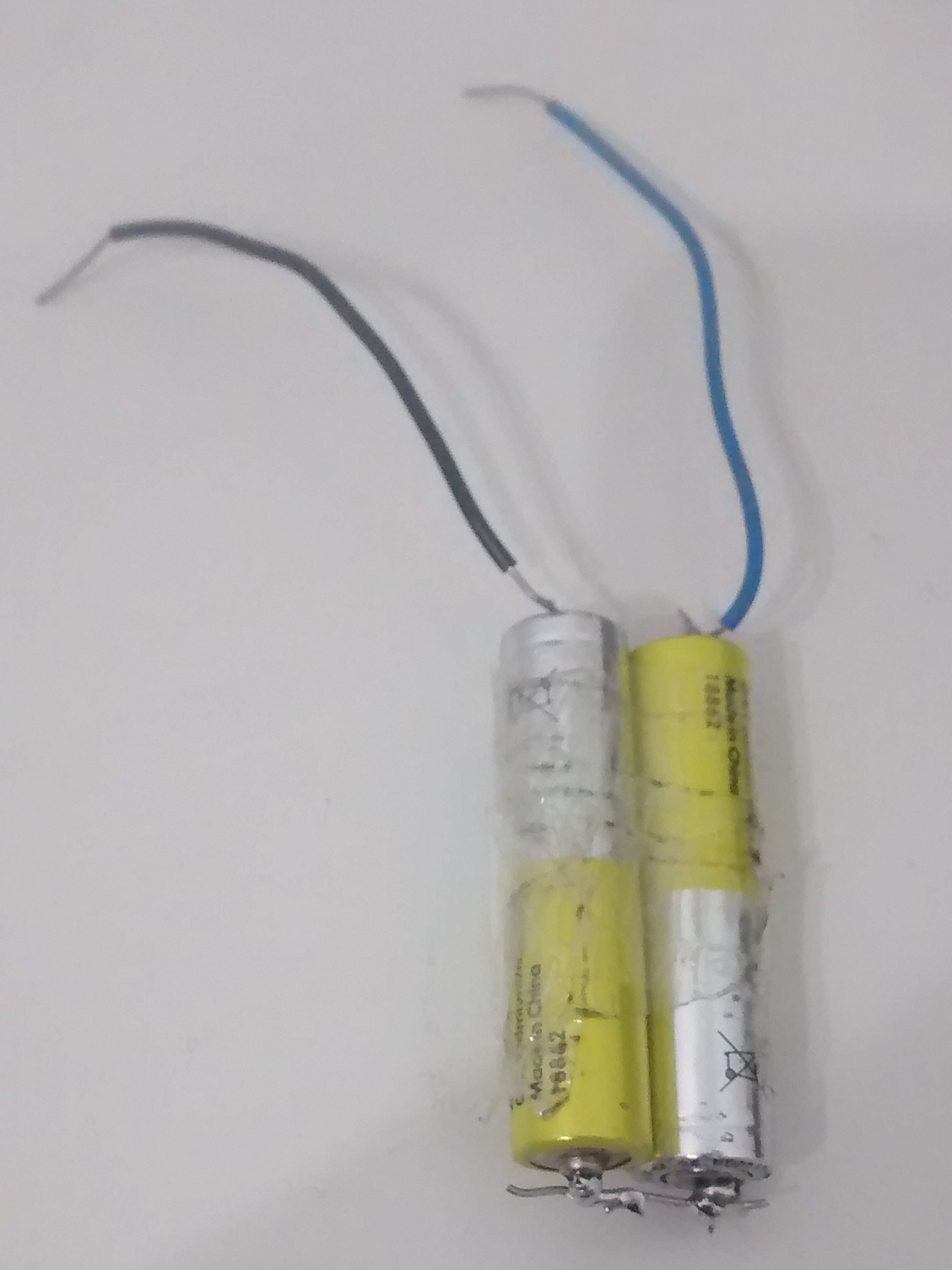

También decir que la alimentación que utilizo son dos resistencias conectadas en serie, simplemente soldadas (podéis utilizar un portapilas, pero así es más barato):

power
Alimentación a 3V
