Phases in UVM

UVM introduces the concept of phases to ensure that all objects are properly configured and connected before starting the runtime simulation. Phases contribute to a better synchronised simulation and enable to the verification engineer to get better modularity of the testbench.

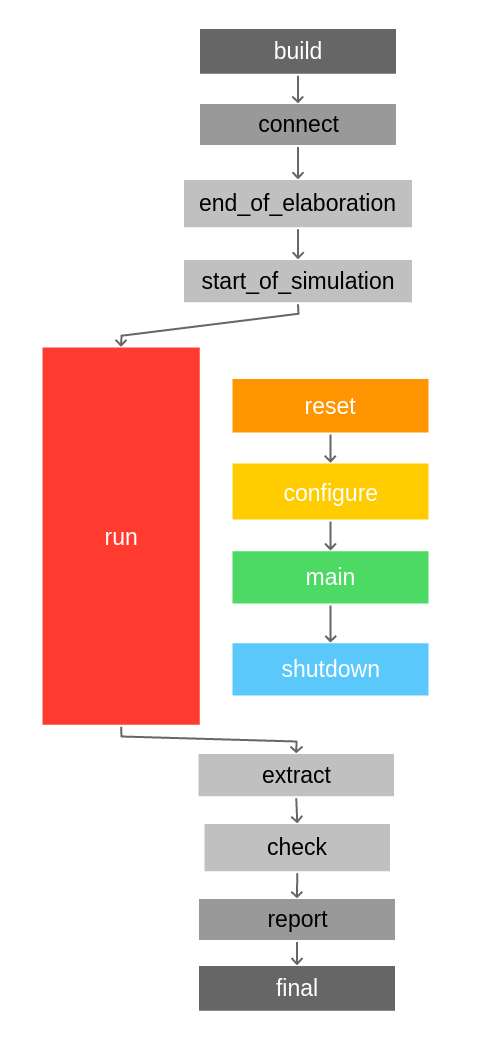

UVM phases consists of:

  1. build
  2. connect
  3. end_of_elaboration
  4. start_of_simulation
  5. run
    1. reset
    2. configure
    3. main
    4. shutdown
  6. extract
  7. check
  8. report
  9. final

The run phase has been simplified to get a better picture of how phases worked. Nevertheless, all subphases in the run phase have a pre_ and post_ phase to add flexibility. Therefore, the run phase is actually composed by the following phases:

  1. run
    1. pre_reset
    2. reset
    3. post_reset
    4. pre_configure
    5. configure
    6. post_configure
    7. pre_main
    8. main
    9. post_main
    10. pre_shutdown
    11. shutdown
    12. post_shutdown

Although all phases play an important role, the most relevant phases are:

  • build_phase: objects are created
  • connect_phase: interconnection between objects are hooked
  • run_phase: the test starts. The run_phase is the only phase which is a task instead of a function, and therefore is the only one that can consume time in the simulation.

UVM phases are executed from a hierarchical point of view from top to down fashion. This means that the first object that executes a phase is the top object, usually

testbench  test  environment agent {monitor, driver, sequencer, etc}

Nevertheless, in the connect phase, this happens the other way round in a down to top fashion.

{monitor, driver, sequencer} agent environment test testbench
