Cálculo de balance de potencias en LTE

Tasa de transmisión: 14 Mb/s
Ancho de banda: 5 MHz
\(\left.P_{Tx}\right|_{EB} = 43~dBm\)
Factor de ruido del receptor: \(\left.F\right|_{Rx} = 4~dB\)
Frecuencia de la portadora \(f_c = 900~MHz\)
Ganancia del transmisor: \(G_{Tx} = 15~dB\)
Ganancia del terminal de usuario: \(G_{UE} = 0~dB\)

Modelo a utilizar:
– \(f_c = 900~MHz\)
– Altura de la antena transmisora: \(h_{EB} = 15~m\) sobre edificios

\[B = 5 MHz\]



Ancho de banda nominal (MHz) 1.4 3 5 10 15 20
Ancho de banda ocupado (MHz) 1.08 2.7 4.5 9 13.5 18
Número de RB (UL o DL) 6 15 25 50 75 100
Número de subportadoras 72 180 300 600 900 1200

\[B = 5 MHz \rightarrow Tabla \rightarrow N_{RB} = 25\]
\[L_{prop} = 120.9 + 37.6 \log{R}~[km]\]

De las pérdidas de propagación también podemos extraer el parámetro \(\gamma\) ya que \(10\gamma\) es el número que multiplica el término \(\log{R}\).
\(\gamma = 3.76\)

\[\eta = throughput = \frac{14~Mb/s}{5~MHz} = 2.8~b/s/Hz\]



shannon_bound_lte

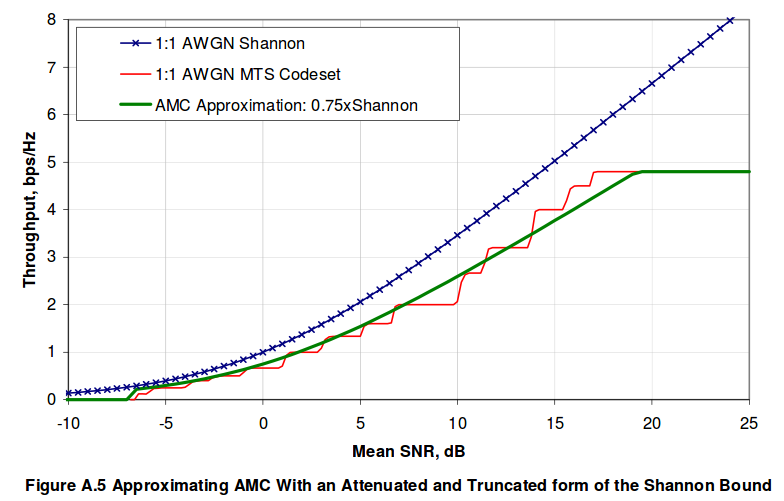

De la gráfica podemos ver que la SINR(dB) equivalente es aproximadamente 11 dB. También podemos sacarlo de la fórmula del límite de Shannon corregida \(\eta = \frac{C}{B} = 0.75 \log_2{(1+SNR)}\)
\[SINR(dB) = 11dB\]
\[SINR(dB) < CINR(dB)\]

\[\left.CIR(dB)\right|_{sectorización} = 10\log{ \left[3 \cdot \frac{1}{6} \left( \frac{D}{R} \right)^\gamma\right]} = 10\log{ \left(\frac{1}{2} q^\gamma\right)}\]

¿Qué k es válido?
\[k = 1 \rightarrow CIR=5.96~dB\]

\[k = 3 \rightarrow CIR=14.96~dB\]

\[k = 4 \rightarrow CIR=17.27~dB\]

Por tanto \(k = 3\), ya que el mínimo k optimiza el despliegue (es más barato).

\[L_{total} (dB) = 121.5 + \left.10\log{\left( 1 – \frac{10^{\frac{11~dB}{10}}}{10^\frac{14.92~dB}{10}} \right)}\right|_{k=3} + 43~dBm – 4~dBm – 10 \log{25} – 11~dB = 133.26~dB\]

\[L_{prop} (dB) = L_{total} (dB) + G_{Tx}(dB) + G_{UE}(dB) = 133.26 + 15~dB + 0~dB = 148.26~dB\]

\[L_{prop} (dB) = 120.9 + 37.6 \log{R} = 148.26~dB\]

\[\log{R} = \frac{148.26-120.9}{37.6} \Rightarrow R = 10^{\frac{148.26-120.9}{37.6}} \approx 5.34~km\]
