Parameter sweep en Orcad Capture PSpice

  1. Instanciar PARAMETERS de la librería SPECIAL.
  2. Editar propiedades de PARAMETERSS (doble click).
  3. Click en “New property”.
  4. Añadir parámetro. Ejemplo: Name: Vin_variable, Value: 0.7
  5. Modificar valor del componente asignando el nuevo parámetro entre {}. Ejemplo: VAMPL: {Vin_variable}

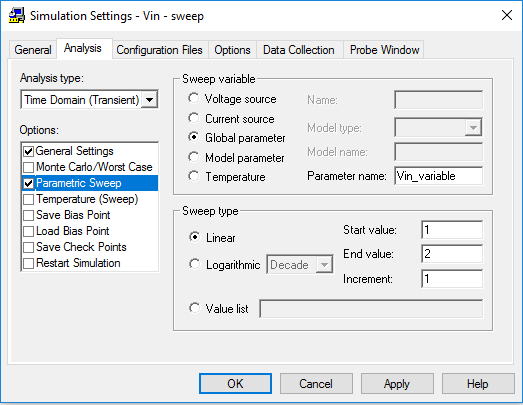

  6. Añadir “Parametric sweep” en la configuración del perfil de simulación.

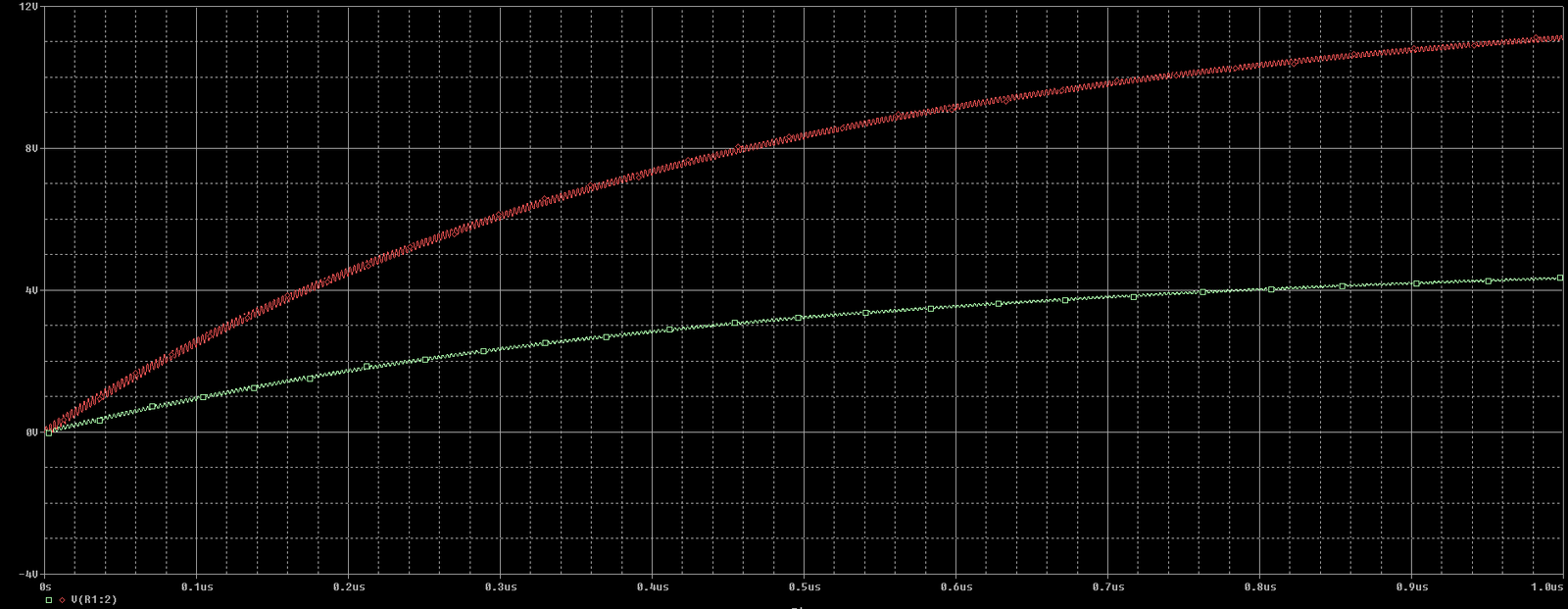

  7. Por último, realizar la simulación.
Rubén Sánchez Mínguez
IC design engineer en Analog Devices
